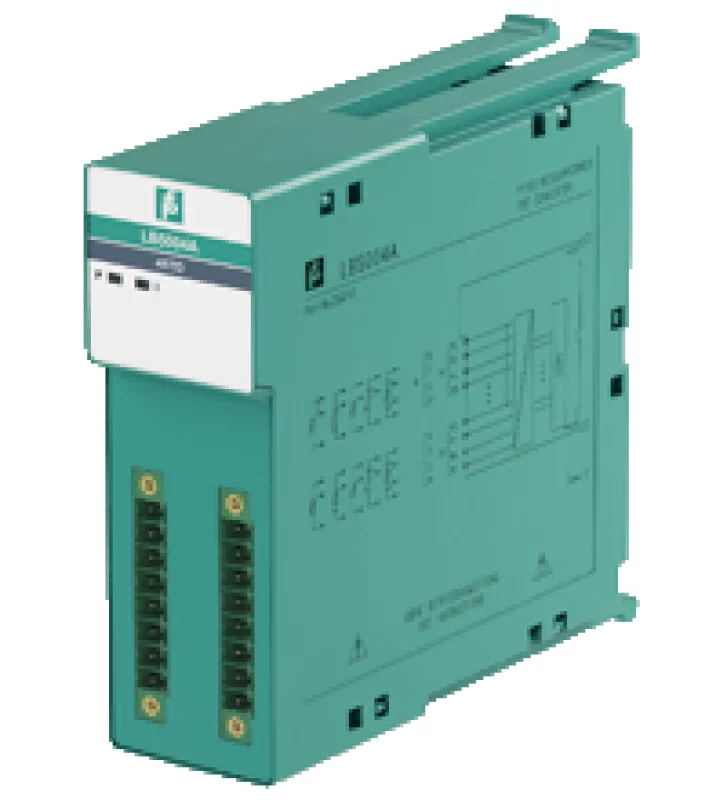

Преобразователь LB5004A

Техническое описание LB5004A игровые автоматы Занятые слоты 2 Поставка соединение объединительная шина Номинальное напряжение 12 В постоянного тока, только в связи с источниками питания LB9 *** Потребляемая мощность 0,6 Вт Внутренняя шина соединение объединительная шина Интерфейс специальная шина производителя к стандарту com вход температуры Количество каналов 4 Подходящие полевые устройства Полевое устройство термометр сопротивления Полевое устройство [3] датчики скольжения Полевое устройство [5] потенциометр Интерфейс полевого устройства соединение 2-проводной датчик Соединение [2] 3-проводной датчик Соединение [3] 4-проводной датчик соединение канал I: вход сопротивления / потенциометра 1 ... 4  канала II: вход сопротивления / потенциометра 5 ... 8  канал III: вход сопротивления / потенциометра 9 ... 12  канал IV: вход сопротивления / потенциометра 13 ... 16 Диапазон измерений Pt100 (18-390 Ω) (500 Ω с линейным сопротивлением)  Pt200 (37-780 Ω)  Pt500 (92-1952 Ω)  Pt1000 (185-3905 Ω)  Ni100 (69-270 Ω)  Ni500 (345-1350 Ω)  Ni1000 (690-2700 Ом) Сенсорный датчик 0 ... 10 кОм Измерительный ток 200 мкА Самый маленький пролет 50 Ом для точности 0,1% Ошибка линейности 0,1% Время конверсии Максимум. 500 мс (4 канала)  макс. 1 с (для 4х трехпроводных Pt100) Занят после загрузки 5 ... 15 с Сопротивление свинца Максимум. 50 Ом на прядь Обнаружение сбоя линии может быть включено / выключено для каждого канала с помощью инструмента настройки Короткое замыкание <10 Ом Разомкнутая цепь > 1 кОм Индикаторы / настройки Светодиодный индикатор Индикатор питания (P) зеленый:  индикатор состояния питания (I) красный: ошибка линии (коллективный аварийный сигнал), красный мигает: ошибка связи Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1 Соответствие Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F), 70 ° C (не Ex) Температура хранения -25 ... 85 ° C (-13 ... 185 ° F) Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18 Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов  диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 при установке на объединительную плату соединение съемный передний соединитель с винтовым фланцем (принадлежность)  Подключение через пружинные клеммы (0,14 ... 1,5 мм 2 ) или винтовые клеммы (0,08 ... 1,5 мм 2 ) масса ок. 150 г Габаритные размеры 32,5 х 100 х 102 мм
