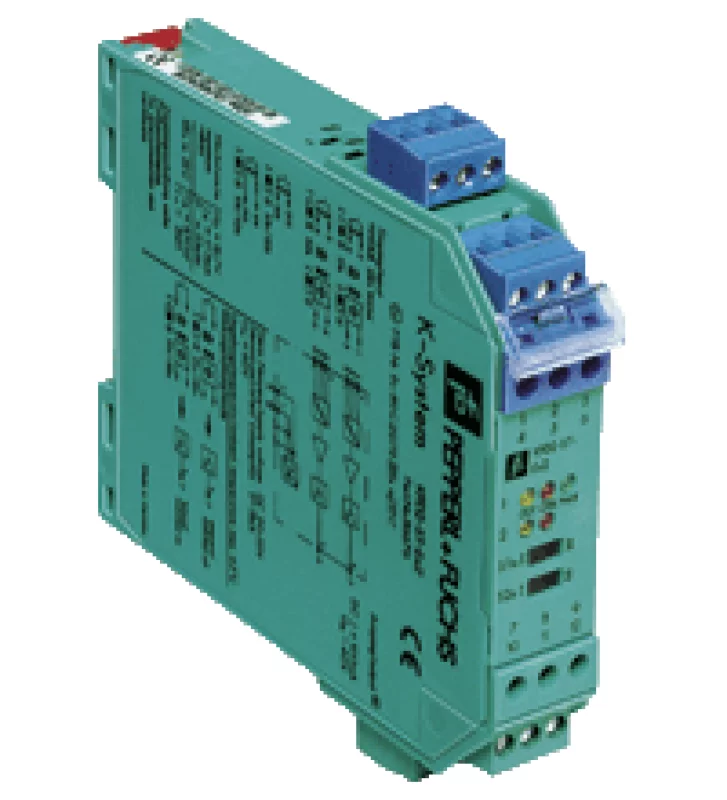

Коммутирующий усилитель KFD2-SRT-Ex1

Техническое описание KFD2-SRT-Ex1 Основные Характеристики Тип сигнала Цифровой вход Поставка соединение Силовая рельс или клеммы 11+, 12- Номинальное напряжение 20 ... 35 V DC пульсация ≤ 10 % Номинальный ток 30 мА Рассеяние мощности 0,7 Вт вход соединение терминалы 4+, 5+, 6- Номинальные значения соотв. согласно EN 60947-5-6 (NAMUR), см. описание системы для электрических данных Напряжение разомкнутой цепи / ток короткого замыкания ок. 8 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Отношение Pulse / Pause минимум 20 мс / мин. 20 мс Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I> 6 мА Вывод соединение выход I: клеммы 7, 8, 9; выход II: клеммы 10 Выход I сигнал; реле Выход II сигнал; электронно-активный Контактная информация 253 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 Резистивная нагрузка Механическая жизнь 10 7 циклов переключения Задержка включения / выключения ок. 20 мс / ок. 20 мс Внешнее питание (петля) Уровень сигнала 1-сигнал: (L +) -3,5 В (ток 100 мА, защита от короткого замыкания) / 0-сигнал: выключено (ток отключения ≤ 10 мкА) Соответствие директив Электромагнитная совместимость Директива 2004/108 / EC EN 61326-1: 2006 Низкое напряжение Директива 2006/95 / EC EN 50178: 1997 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 150 гр. Габаритные размеры 20 x 107 x 115 мм, тип корпуса B1
