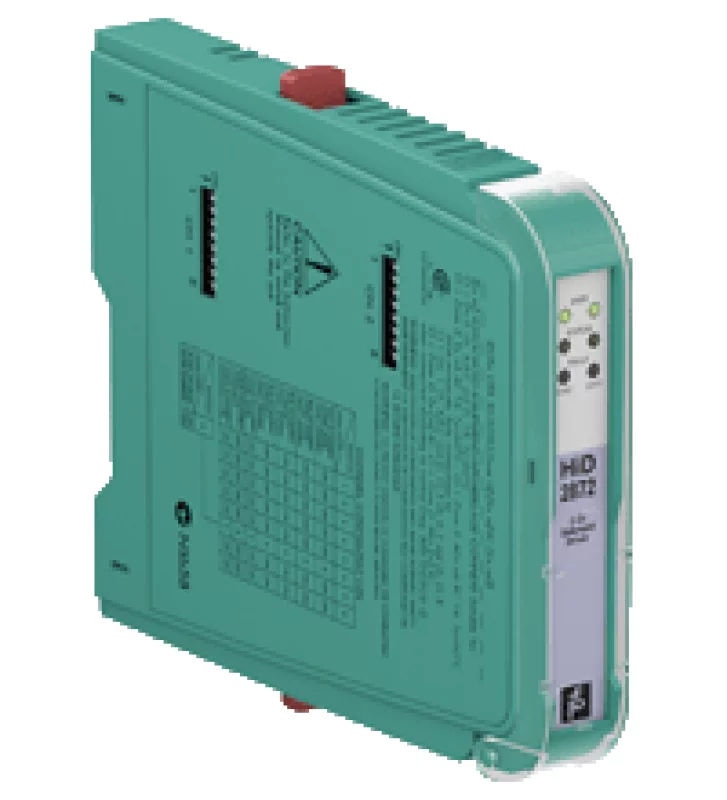

Блок управления клапаном HID2872

Техническое описание HiD2872 Основные Характеристики Тип сигнала Цифровой выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 20.4 ... 30 В постоянного тока с питанием от сети  20.4 ... 30 В постоянного тока через клеммную плату Входной ток 62 мА при 24 В, нагрузке 300 Ом (на канал) Рассеяние мощности 1 Вт при 24 В, нагрузке 300 Ом (на канал) вход Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-); 10a (+), 9a (-) с питанием от шины  SL1: 8b (+), 7b (-); 9b (+), 10b (-) Вход управления внешний выключатель (сухой контакт или открытый коллектор) неизолированный или логический вход сигнала полностью плавающий Уровень сигнала 1-сигнал: 15 ... 30 В пост. Тока (ток ограничен при 3 мА) или замыкание контактов (внутреннее напряжение 10 кОм)  0-сигнал: 0 ... 5 В постоянного тока или контакт разомкнут Рассеяние мощности 1 Вт при 24 В, нагрузке 300 Ом (на канал) для питания в контуре Пусковой ток 0,2 A, 15 мс Вывод Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b (-), 7a (+); 1a (+), 1b (-), 3b (+) Внутренний резистор ок. 240 Ом Текущий ≤ 40 мА напряжение ≥ 12 В Предел тока 55 мА Напряжение обратной связи ок. 22,5 В нагрузка номинальный 0,1 ... 5 кОм Частота переключения - питание шины: фильтр ВЫКЛ: макс. 150 Гц, фильтр ВКЛ: макс. 15 Гц  - питание от петли: макс. 10 Гц Задержка включения / выключения - питание шины: фильтр ВЫКЛ: 1 мс, фильтр ВКЛ: 10 мс  - питание от сети: включение 50 мс, выключение 6 мс (300 Ом нагрузки) Выход индикации неисправности соединение SL1: 6b Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения) Ток повреждения 4 мА импульс (20 мс вкл., 200 мс ВЫКЛ) Уровень неисправности обнаружение короткого замыкания при обнаружении  обрыва свинца <25 Ом при типичном> 100 кОм Гальваническая изоляция Выход / Выход безопасная электрическая изоляция согласно. EN 60079-11: 2007, пиковое значение напряжения 60 В Выход / питание, входы и общая ошибка безопасная электрическая изоляция согласно. EN 60079-11: 2007, пиковое значение напряжения 375 В Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Относительная влажность 5 ... 90%, без конденсации до 35 ° C (95 ° F) Механические характеристики Степень защиты IP20 масса 140 гр. Габаритные размеры 18 x 106 x 128 мм  монтаж на терминальной плате кодирование контакты 1 и 4 обрезаны.  Для получения дополнительной информации см. описание системы.
